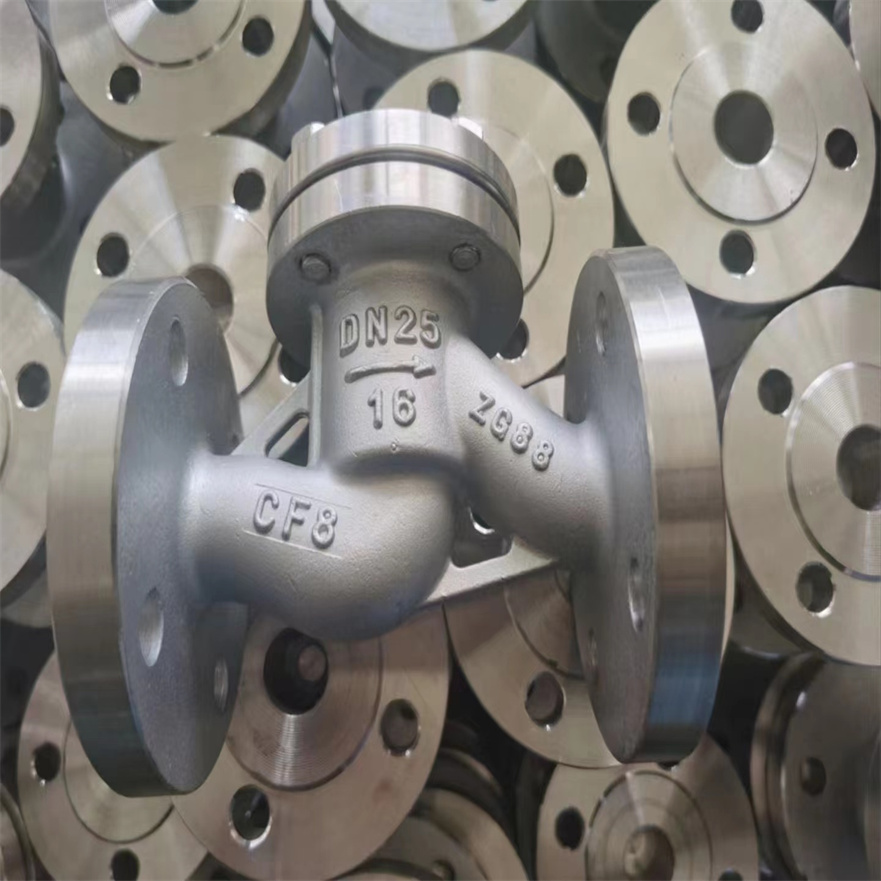

H41H碳鋼升降式逆止止回閥操作應用案例

H41H碳鋼升降式逆止止回閥操作應用案例

止回閥的作用是只允許介質向一個方向流動，而且阻止反向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。 其中,蝶式止回閥就屬于這種類型的閥門，它包括和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

H41H碳鋼升降式逆止止回閥操作應用案例用途性能



本閥門用于工業管道上作阻止介質逆流的裝置。H41H、H41W碳鋼升降式止回閥廣泛適用于公稱壓力PN1.6～10.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。H41H升降式止回閥作為工業管道系統中關鍵的自動閥門之一，主要用于防止介質倒流，保障系統安全運行。其執行標準主要依據國家和行業相關規范制定，確保產品在設計、制造、檢驗等環節具備統一的技術要求和質量保障。目前，該類閥門普遍遵循GB/T 12236-2008《石油、石化及相關工業用鋼制旋啟式止回閥》以及JB/T 8937-2010《對夾式止回閥》等相關標準。雖然H41H屬于升降式結構，但其技術指標亦參考了上述標準中的材料選用、壓力溫度等級、結構長度、密封性能等核心內容。在實際應用中，H41H閥門通常采用鑄鋼或鍛鋼材質，密封面可堆焊硬質合金以提升耐磨與耐腐蝕性能，適用于水、蒸汽、油品等非腐蝕性介質環境。執行標準中對閥門的殼體強度、上密封性能及低壓密封試驗均有明確規定，例如殼體試驗壓力為公稱壓力的1.5倍，密封試驗為1.1倍公稱壓力，且保壓時間不得少于規定時長，確保無可見泄漏。此外，閥門的結構設計需符合流體動力學原理，減少流阻，提升啟閉靈敏度。連接方式多為法蘭連接，執行標準中也明確了法蘭端尺寸應符合GB/T 9113系列標準。隨著工業系統對安全性與可靠性的要求日益提高，H41H升降式止回閥的生產制造越來越注重標準化與規范化，從原材料入廠檢驗到成品出廠測試，均需建立完整的質量控制體系。部分特殊工況下，如高溫高壓或易燃易爆環境，還需參照ASME B16.34、API 6D等國際標準進行設計驗證，以滿足更嚴苛的應用需求?？傮w而言，H41H升降式止回閥的執行標準不僅體現了國內閥門制造業的技術積累，也為工程選型與系統集成提供了可靠依據。



H41H碳鋼升降式逆止止回閥操作應用案例結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。



H41H碳鋼升降式逆止止回閥操作應用案例

序號	品  名	型 號 及 規 格	單位	數量
1	截止閥	截止閥 J41W-16C   DN100  PN1.6Mpa 配每臺兩片碳鋼法蘭(Q345R) 及緊固螺栓、金屬纏繞墊。	套	4
2	逆止閥	逆止閥 H41W-16C   DN100  PN1.6Mpa 配每臺兩片碳鋼法蘭(Q345R) 及緊固螺栓、金屬纏繞墊。	套	4

性能規范

公稱通徑	DN50~500mm
*低試驗壓力	0.05MPa
公稱壓力	PN1.0MPa	PN1.6MPa	PN2.5MPa
密封試驗壓力	1.1MPa	1.76MPa	2.75MPa
殼體試驗壓力	1.5MPa	2.4MPa	3.75MPa

原理結構




本閥門在使用過程中，介質按圖示箭頭方向流動。

1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2，閥體及閥瓣的密封面采用不銹鋼堆焊。

3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。

H41H碳鋼升降式逆止止回閥操作應用案例零件材料

零件名稱	閥體、閥蓋、閥瓣	密封面	搖桿	銷軸	墊片
零件材料	碳鋼	堆焊硬質合金	碳鋼	鉻不銹鋼	柔性石墨+304







零件材料

零件名稱	材料牌名
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
墊片	石墨纏繞墊片	石墨纏繞墊片	聚四氟乙稀纏繞墊片	聚四氟乙稀纏繞墊片

技術參數

公稱壓力	殼體材料	試驗壓力(Mpa)
PN（MPa）	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	強度試驗	液體密封
1.6	H41H-16C	H41Y-16I	H41W-16P	H41W-16R	2.4	1.8
2.5	H41H-25	H41Y-25I	H41W-25P	H41W-25R	3.8	2.8
4.0	H41H-40	H41Y-40I	H41W-40P	H41W-40R	6.0	4.4
6.4	H41H-64	H41Y-64I	H41W-64P	H41W-64R	9.6	7.1
10.0	H41H-100	H41Y-100I	H41W-100P	H41W-100R	15.0	11.0
適用溫度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出溫度范圍，請訂貨時注明
適用介質	水蒸氣、油品等	硝酸等	醋酸等

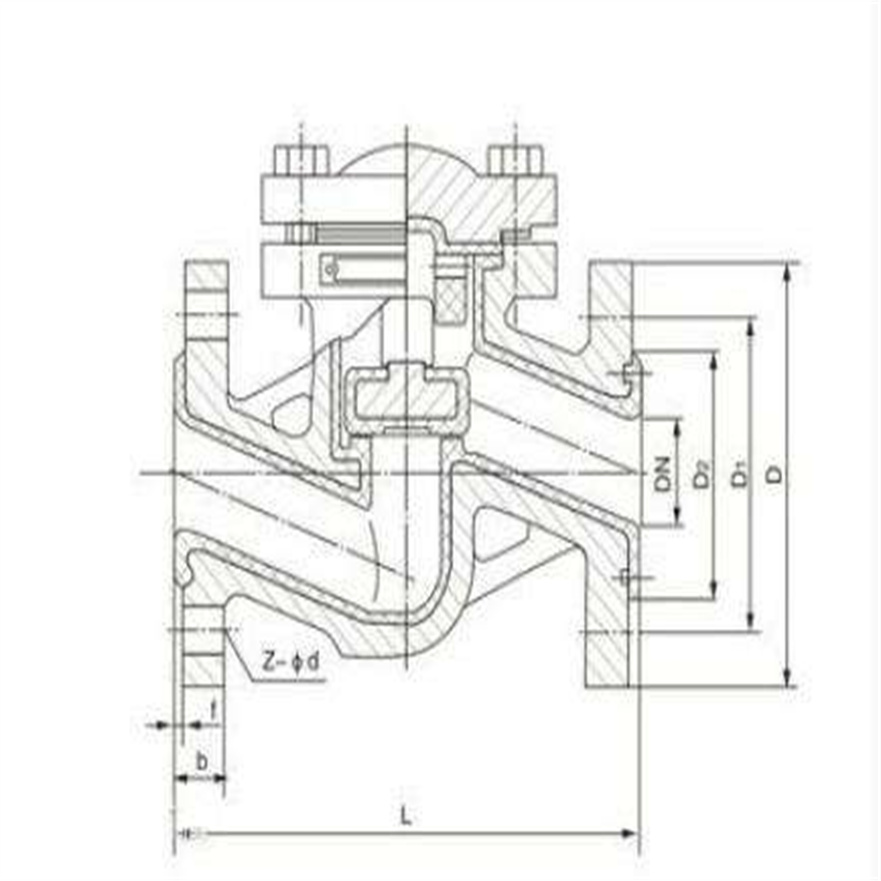

外形結構圖





H41H碳鋼升降式逆止止回閥操作應用案例主要外形尺寸

型號	公稱通徑	尺寸
DN(mm)	L	D	D1	D2	D6	b	Z-φd	H
H41H-16C	15	130	95	65	45		14	4-14	77
20	150	105	75	55		14	4-14	80
25	160	115	85	65		14	4-14	85
32	180	135	100	75		16	4-18	95
40	200	145	110	85		16	4-18	105
50	230	160	125	100		16	4-18	120
65	290	180	145	120		18	8-18	130
80	310	195	160	135		20	8-18	140
100	350	215	180	155		20	8-18	155
125	400	245	210	185		22	8-18	180
150	480	280	240	210		24	8-23	215
200	600	335	295	265		26	12-23	260
250	730	405	355	320		30	12-25	315
H41H-25	15	130	95	65	45		16	4-14	100
20	150	105	75	55		16	4-14	105
25	160	115	85	65		16	4-14	120
32	180	135	100	78		18	4-18	130
40	200	145	110	85		18	4-18	135
50	230	160	125	100		20	4-18	149
65	290	180	145	120		22	8-18	160
80	310	195	160	135		22	8-18	170
100	350	230	190	160		24	8-23	194
125	400	270	220	188		28	8-25	222
150	480	300	250	218		30	8-25	255
200	600	360	310	278		34	12-25	312
H41H-40	15	130	95	65	45	40	16	4-14	80
20	150	105	75	55	51	16	4-14	100
25	160	115	85	65	58	16	4-14	110
32	180	135	100	78	66	18	4-18	120
40	200	145	110	85	76	18	4-18	140
50	230	160	125	100	88	20	4-18	145
65	290	180	145	120	110	22	8-18	160
80	310	195	160	135	121	22	8-18	170
100	350	230	190	160	150	24	8-23	195
125	400	270	220	188	176	28	8-25	225
150	480	300	250	218	204	30	8-23	255
200	600	375	320	282	260	38	12-30	318
H41H-64	15	170	105	75	55	40	20	4-14	75
20	190	125	90	68	51	22	4-18	110
25	210	135	100	78	58	24	4-18	125
32	230	150	110	82	66	24	4-23	152
40	260	165	125	95	76	24	4-23	168
50	300	175	135	105	88	26	4-23	170
65	340	200	160	130	110	28	8-23	188
80	380	210	170	140	121	30	8-23	205
100	430	250	200	168	150	32	8-25	230
H41H-100	15	170	105	75	55	40	20	4-14	100
20	190	125	90	68	51	22	4-18	110
25	210	135	100	78	58	24	4-18	125
32	230	150	110	82	66	24	4-23	140
40	260	165	125	95	76	26	4-23	170
50	300	195	145	112	88	38	8-25	185
65	340	220	170	138	110	32	8-25	200
80	380	230	180	148	121	34	8-25	235

H41H碳鋼升降式逆止止回閥操作應用案例安裝維護



1、本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2、安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3、安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、升降式垂直瓣止回閥應安裝在垂直管道上。
5、升降式水平瓣止回閥應安裝在水平管道上。
6、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7、安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
8、通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
9、止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。

H41H碳鋼升降式逆止止回閥操作應用案例安裝維護



1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。

2,安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。

3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。

4,升降式垂直瓣止回閥應安裝在水平管道上。

5,升降式水平瓣止回閥應安裝在垂直管道上。

6,在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。

7,安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。

8,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。

9,止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。



H41H碳鋼升降式逆止止回閥操作應用案例

1、旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、旋啟式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

4、升降式止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。

此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。
